光幕傳感器[Type4 PLe SIL3] SF4B Ver.2
保護構造IP67
版本升級后，耐環境性能提升
|
 |
 |
 |
 |
 |
UL/C-UL
、CE
、TUV
、Korean S Mark
、GB
已取得。
CE : 機械指令, EMC指令
UL : Listing認證
GB : 符合4584
韓國S標志 : SF4B-□(V2)僅限
 |
 ※1 |
 |
| ※1 | 沖壓設備、切斷機(切紙機)適用(僅限SF4B-□-01<V2>) |
|---|
■光幕傳感器SF4B系列 Ver.2變更的通知
下面項目以外的規格和標準價格沒有變更。
[保護結構]：
IP65、IP67(IEC)(以前僅限 IP65)
[形狀]：
采用了無縫結構，提高了耐環境性能，在外觀等方面沒有變化，
安裝等使用上沒有變更。
[型號]：
型號末尾加上〈V2〉。
(例)SF4B-F23變成"SF4B-F23〈V2〉"
SF4B-F23-01變成"SF4B-F23-01〈V2〉"
■為了能夠安全地使用
在使用光幕傳感器的時候，為了確保系統全體的安全性，請滿足以下要求的控制系統構成。
>>關于光幕傳感器使用上的注意事項

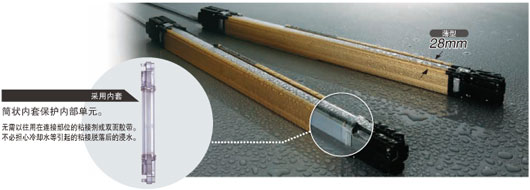

盡可能消除接縫的無縫結構是神視的最新研發成果。
筒狀內套保護內部單元。
盡可能消除了單元和透鏡面等部位的縫隙(接縫)，使油霧和粉塵等無法侵入，提高了耐環境性能。
|
SF4B系列Ver.2已完成基于IEC/JIS標準的IP65、IP67試驗。
| IEC／JIS | 內容 |
|---|---|
| IP65 | 從任何方向直接噴水都沒有害影響。 |
| IP67 | 在特定條件下浸入水中也無滲透。 |
※有關詳細信息，其中包括測試條件，請參考相應的標準。

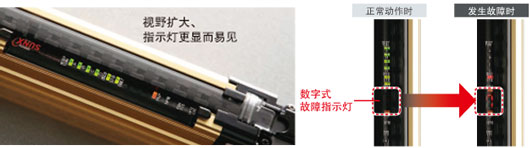

常時檢查光幕傳感器電纜的誤配線、斷線、短路及內部電路異常或異常入光等故障。在裝置調試時如電氣系統發生故障等，將通過數字顯示方式告知故障內容。
無需像以往那樣對LED的閃爍次數進行統計。
|

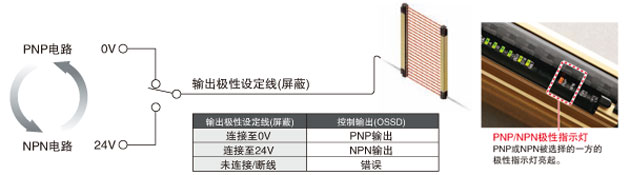

SF4B系列的1種型號同時支持PNP晶體管輸出和NPN晶體管輸出。PNP的國外設備、NPN傳感器的調換、正極接地的工廠、設備的國外轉移等等，1種型號即可適應全球各種控制電路。
|
在日本、歐洲、北美、韓國、中國，從沖壓設備到其它設備，都有廣泛應用。
<光幕傳感器>
| 型號 | 機械 指令 |
EMC 指令 |
UL 認證 |
日本沖壓設備 適用 |
日本切斷機 (切紙機) 適用 |
S標志 認證 |
韓國沖壓設備 切斷機 |
符合 中國GB |
|---|---|---|---|---|---|---|---|---|
| SF4B-□<V2> | ● | ● | ● | - | - | ● | - | ● |
| SF4B-□G<V2> | ● | ● | ● | - | - | - | - | ● |
| SF4B-A□-01<V2> | ● | ● | ● | ●(No.TA523) | ●(No.TA521) | - | - | ● |
| SF4B-H□(G)-01<V2> | ●(No.TA524) | ●(No.TA522) | - | - | ● | |||
| SF4B-F□-01<V2> | ||||||||
| SF4B-□-03<V2> | ● | ● | ● | - | - | - | ●(No.09-AV4BI-0001～0009) | - |
<控制單元>
| 型號 | 機械 指令 |
EMC 指令 |
UL 認證 |
日本沖壓設備 使用 |
日本切斷機 (切紙機) 適用 |
S標志 認證 |
韓國沖壓設備 切斷機 |
符合 中國GB |
|---|---|---|---|---|---|---|---|---|
| SF-C11 | ● | ● | ● | ● (No.TA525)(注1) (No.TA526)(注2) |
- | ● | - | - |
| SF-C12 | ● | ● | ● | - | - | - | - | - |
| SF-C13 | ● | ● | ● | ● (No.TA527)(注1) (No.TA528)(注2) |
- | ● | - | - |
| SF-C14EX | ● | ● | ● | - | - | - | - | - |
| SF-C14EX-01 | ● | ● | ● | ● (No.TA529)(注1) (No.TA530)(注2) |
- | - | - | - |
| (注1): | 與SF4B-A□-01<V2>組合。 |
|---|---|
| (注2): | 與SF4B-H□(G)-01<V2>／SF4B-F□-01<V2>組合。 |

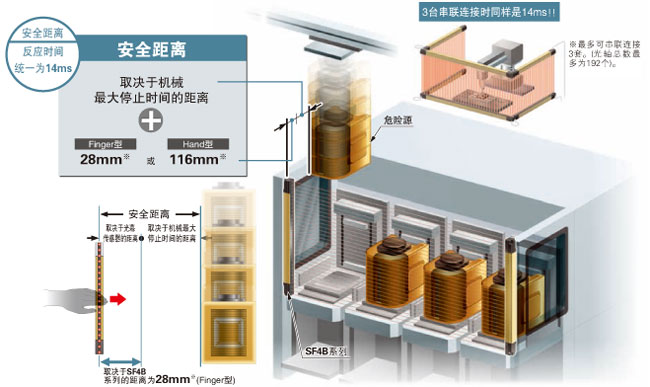

無關光軸數、光軸間距及串聯連接臺數，都能實現14ms高速反應。
從而減輕了計算安全距離的工時。
|

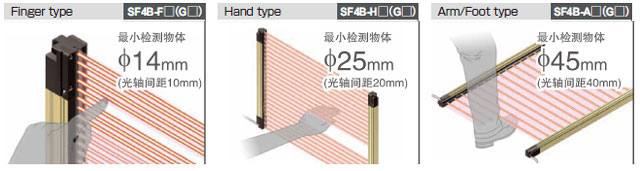

光幕傳感器SF4B系列檢測范圍230?1,910mm(Finger型到1,270mm)的豐富的變化。3種類型可以混合在一條直列上的連接。
|

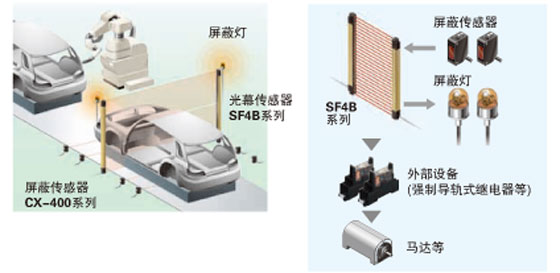

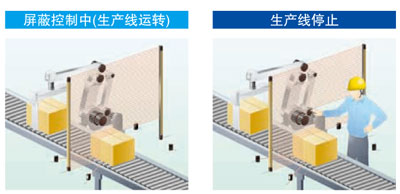

光幕傳感器本體配備屏蔽控制功能， 僅在人體通過時使生產線停止，而工件通過時則可照常運行?？蓪⑵帘蝹鞲衅骱推帘螣糁苯优c光幕傳感器連接，無需屏蔽專用控制器。低成本，且兼顧安全性和生產率。
|

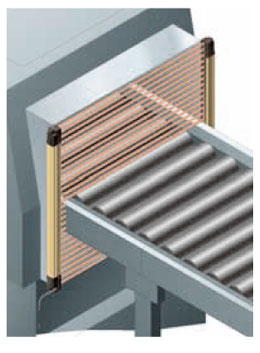

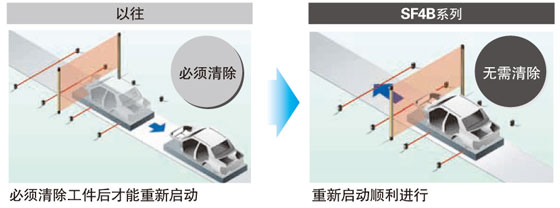

即使由于工件導致光幕傳感器處于被遮光狀態，從而使電源關閉時，或在進入屏蔽前(屏蔽傳感器只有一個被遮光的狀態)生產線停止時，裝置也可順利且安全地重新啟動，無需清除遮光的工件。
|

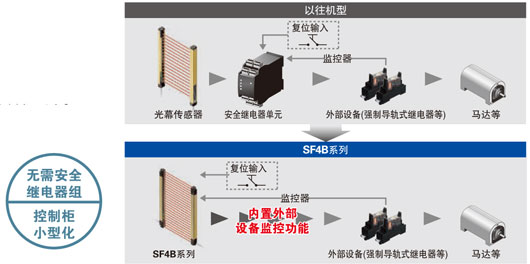

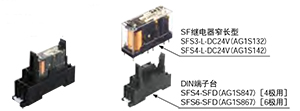

光幕傳感器本體內置安全繼電器單元的功能，可對外部設備進行監控(繼電器熔敷監視等)，并具備聯鎖功能等。無需安全繼電器單元即可構建安全電路，由于能使控制柜更加小型化，從而有助于降低成本。
|
|

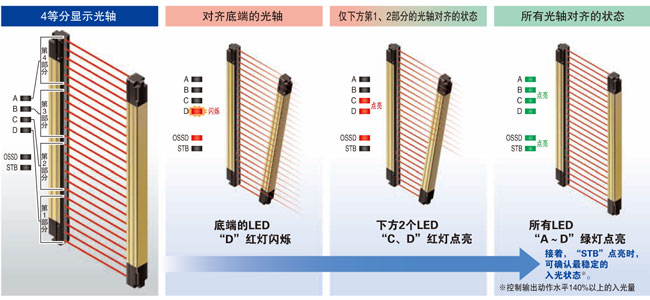

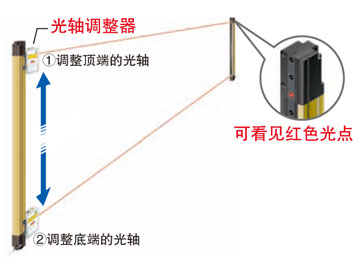

光軸對齊指示燈將光幕傳感器的光軸分成4等分顯示。作為光軸的對齊基準，當底端(或頂端)的光軸對齊時，LED呈紅色閃爍。此后，光軸對齊的部分依次亮紅燈，如果所有光軸都入光則所有的LED均亮綠燈。再加上穩定入光指示燈(STB)，可確保設置更加穩定。
|
|
通過激光光點調整光軸。 |
 |

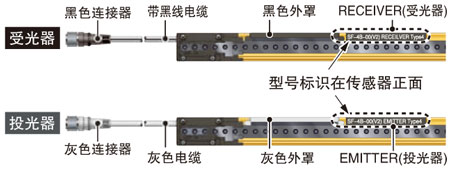

投光器為灰色，受光器為黑色，容易識別?？蓽p少施工或維護時因誤配線或誤識別引起的故障。而且，還可從光幕傳感器的正面確認型號。
|
配備了抗干擾能力強的ELCA(Extraneous Light Check & Avoid功能。由于光幕傳感器的掃描時間可自動轉換，從而可免受干擾的影響，因此無需在裝置間進行防干擾電線的配線。
采用雙重掃描方式※重試處理等獨創新功能，可以避免外圍設備帶來的瞬間干擾光的影響。減少了干擾光造成的誤動作，從而減少了機械的頻繁停機、重啟
※日本已取得使用新案
|

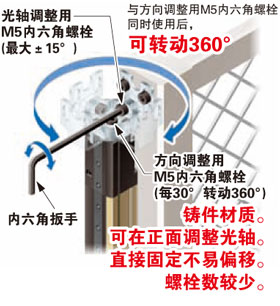

光軸調整用內六角螺栓安裝在正面，以確保工作效率。螺栓清晰可見，光軸調整輕松。此外，光軸調整器采用由M5螺栓直接切實固定的結構，光軸不易偏移。 |
 |
|
|
|
|
可選擇輔助輸出的輸出模式
可變更輔助輸出的輸出模式。
| 模式No. | 內容 |
|---|---|
| 0 | 控制輸出(OSSD1、OSSD2)的負邏輯(出廠設定) |
| 1 | 控制輸出(OSSD1、OSSD2)的正邏輯 |
| 2 | 投光時：輸出ON、非投光時：輸出OFF |
| 3 | 投光時：輸出OFF、非投光時：輸出ON |
| 4 | 不穩定入光時：OFF(注1) |
| 5 | 不穩定入光時：ON(注1) |
| 6 | 屏蔽時 ： ON |
| 7 | 屏蔽時 ： OFF |
| 8 | 入光時 ： ON、遮光時： OFF(注2) |
| 9 | 入光時 ： OFF、遮光時： ON(注2) |
| (注1): | 當使用固定消隱功能、浮動消隱功能以及屏蔽功能時該模式不能使用。 |
|---|---|
| (注2): | 不管固定消隱功能、浮動消隱功能以及屏蔽功能如何，均輸出檢測區域的入光/遮光狀態。 |
配備其它豐富的功能
[投光量控制功能]
該功能用于減少投光量?？稍谄胀Ｊ胶投搪纺Ｊ竭@2個階段變更設定。出廠設定為普通模式。
[設定內容監控功能]
該功能可確認光幕傳感器的各種設定內容。
[保護功能]
該功能確保只有輸入密碼時才可變更光幕傳感器的設定。出廠設定為保護功能無效。
[設定復制功能]

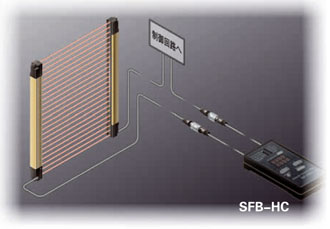

可將設定內容復制到其它的光幕傳感器中。在重復進行相同設定時，該功能可節約設定時間。
[屏蔽燈診斷的設定]
如果使屏蔽燈診斷失效，那么即使屏蔽燈關閉，屏蔽功能也可繼續運行。
※更多詳細功能請參照SF4B<V2>說明書。
